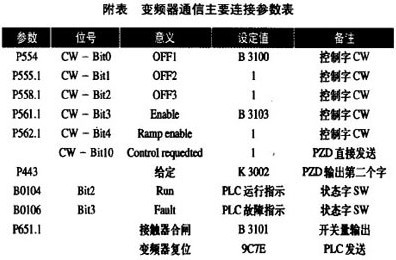

【制動電阻案例】制動電阻和制動單元在精整系統中的應用(下) (3)變頻器通信控制參數的設置。變頻器參數設置的基本過程如下:變頻器送電后,首先將參數恢復為工廠設置,然后進行CBP板的配置,選擇P060=5進行系統設置,最后進行控制字和狀態字的連接設置,將矢量控制開關量和矢量控制連接量與PLC中定義的參數值和控制字連接。制動電阻與制動單元系統的主要連接參數如附表所示。
(4)由于翻板機、輥道等設備需要比較準確的定位,并且生產節奏較快,因此每臺傳動變頻器都有外置的制動單元和制動電阻。制動單元通過中間回路連接到變頻器上,當中間回路電壓達到預定值時,制動單元自動接通,接通時將制動電阻接入變頻器的直流回路,對電機的再生電能進行快速消耗(轉化為熱量耗散于環境空氣中),以維持直流回路的電壓在容許值以內。與制動有關的參數:P462為從靜止加速到參考頻率的時間;P463為加速時間的單位;P464為從參考頻率減速到靜置的時間;P465為減速時間的單位。根據工藝要求的不同,每臺變頻器設置不同的加減速時間。

四、電磁干擾問題 安裝PROFIBUS—DP的標準方法是:有接地基準電位,即必須把所有模塊機架和負載電流回路與公共的基準電位(地)相連接,從而確保由于不合理的PROFIBUS—DP電纜敷設或設備安裝不當而產生的干擾電流能被盡快分流掉。采用這種安裝方法時,將各個部件的接地(S7—300、ET200、SIMOVERTMASTERDRIVERS)連接到控制柜的公共接地點。在這種方式下,總線插頭連接器將PR0F1BUS—DP電纜的屏蔽與網絡中所有的總線站相連接,干擾電流通過連接的地線分流掉,從而防止了由干擾引起的故障。 由于傳動系統需要較大的電功率,因此動力電纜常常輸送高電壓和電流。如果這種電纜長距離與PROFIBUS—DP電纜并行敷設,則會在PROFIBUS—DP電纜上產生電容性和電感性干擾,從而擾動網絡中的數據通信。為避免這種干擾,在敷設PROFIBUS—DP電纜時,要確保PROFIBUS—DP電纜與其他電線電纜之間的距離。在施工中,盡可能地把電力電纜和PROFIBUS電纜分別敷設在相互隔離的電纜橋架上。 該系統投入使用后,取得了較好的效果: A、系統運行穩定可靠,維護檢修工作量較少。 B、可方便地與二級系統聯網,為全線自動化奠定基礎。 C、保證了產品質量,取得了較好的經濟效益。 D、變頻傳動系統響應速度快,定位準確可靠。 本文由常州博邦電氣http://www.691dzc.cn/原創,如需轉載請注明出處! |
