補償電容器串聯電抗器的利與弊 在感性負載兩端并聯電容器，這是電網最常用的無功補償方法，也是提高功率因素改善電壓質量節能降損的有效措施。為滿足電網和用電設備對電壓質量的要求，根據無功負荷變化而投切適量的電容量。然而在國企投運合閘瞬間將產生幅值很大，頻率很高的合閘涌流。若電容器接入處電網存諧波污染，由于電容器的容性阻抗特性，將對諧波電流起到放大作用。危險的過電流必將對電氣設備產生不良影響，嚴重時往往還會造成設備的損壞。
為避免諧波對補償裝置的影響，則在電容器回路采用串聯電抗器的措施，這既不影響電容器的無功補償作用，又能抑制高次諧波。所以在補償電容器回路串聯電抗器，具有抑制高次諧波，限制合閘涌流的效果。
然而運行實踐表明，電容器回路串聯電抗器后，在無功補償裝置投運合閘時還可能發生過電壓，以及電容器端電壓升高和使用壽命縮短等負面影響。現就電容器回路串聯電抗器的利和弊作些分析。
1 電容器回路串聯電抗器的好處
(1)限制合閘涌流
無功補償電容器在投運合閘瞬間往往會產生沖擊性合閘涌流，這是因為首次合閘的電容器處于未充電狀態，流入電容器的電流僅受回路阻抗的限制。因該回路接近短路狀態，回路阻抗很小，故而會產生很大的沖擊涌流。

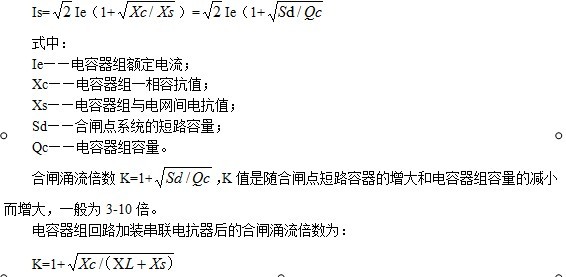

GB50227-95《并聯電容器裝置設計規范》中合閘涌流的計算式為：
K值是隨母線短路容器的增大，或電抗器感抗占電容器容抗的百分?jǐn)?shù)的增加而大幅度減小，故而串聯電抗器后能起到限制合閘涌流的作用。
(2)抑制高次諧波
當補償電容器接入處電網存在諧波時，電容器對n次諧波的容抗降為Xc/n，系統電感對n次諧波的感抗升為nXs。電網存在有n次諧波電流時，如果nXs=Xc/n，則產生n次諧波諧振現象。其n次諧波電流與基波電流迭加后，使流過電容器電流驟增，其過電流將危及電容器的安全。此時，諧波電流在系統阻抗上產生的諧波電壓與原電壓迭加而產生過電壓，此過電壓將影響電容器使用壽命。
在補償電容器回路串聯電抗器后，能有效避開諧振區，從而起到抑制高次諧波作用。
電網存在高次諧波時，當n>n0時其阻抗呈感性，對等效網絡有明顯的抑制諧波作用。
但在n運行實踐表明，如串聯電抗器的主要用途限制合閘涌流，應選擇0.2-2%容抗值的電抗器;如是為抑制高次諧波應選擇6%容抗值的電抗器。電抗器應串聯在電容器組的電源側，其抑制諧波效果會更好。
2 串聯電抗器存在的弊端
(1)電容器投切時產生過電壓
在并聯電容器組的回路中串聯的電抗器，特別是線性電抗器，或是品質因數較高電抗器，在斷路器投切電容器時都會產生過電壓，因斷路器在合閘時的彈跳和分閘時的重燃，均會增加過電壓產生的幾率和倍數。故而投切電容器的斷路器宜選擇高性能、無涌流、不發生重燃的開關，以避免操作時產生的過電壓。
(2)電容器端電壓升高
電容器回路串聯電抗器后，在運行中將造成電容器端電壓高于母線電壓，電容器端電壓由下式確定。Uc=Ue·Xc/(Xc-XL) 式中Ue為電容器母線額定電壓。當電抗器XL相對于比電容器Xc較大時，則電容器端電壓出現升高，若XL相對于比Xc更大時，電容器端電壓升高也越大。如XL=6%Xc時，電容器端電壓降升高6.4%;若XL=13%Xc時電容器端電壓降升高11.5%。
此外，對中性點不接地的丫形接線的電容器組，因三相實際電容量不可能完全平衡，導致部分電容器端電壓升高明顯。這種三相電容量不平衡程度，在串聯電抗器后變得更為嚴重。從而造成電容器端電壓升高值大于三相電容平衡時的升高值。電容器端電壓升高必將危及安全運行，影響使用壽命，甚至發生鼓肚、爆炸等事故。為此，在電容器回路串聯電抗器還應考慮三相電容器的平衡情況，以免產生更大的端電壓升高。 |
