制動電阻之均壓電阻和均流電阻的計算總結 制動電阻中的均壓電阻是利用分壓原理，保證使各個電容上面電壓均等。如果沒有均壓電阻，那么會由于各個電容的容量及絕緣電阻的差別，使得各個電容端電壓不等。比如有5個耐壓值100V的電容通過沒有均壓電阻時串聯后，接到500V電壓上，就可能使得某個上面的電壓升高而擊穿，它擊穿后，其它電容進而很快被跟著擊穿。
1、適用于電容器串聯情況下的均壓電阻計算：

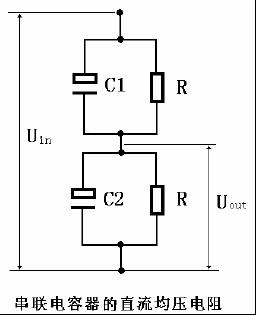

線路如上圖，由于每個電容器的漏電流（漏電電阻）存在差別，因此電容器串聯時必須給每個電容器并聯一個均壓電阻。流過電阻R的電流必須遠大于電容器的漏電流，否則電阻R無法控制電壓分配過程。假定流過電阻R的電流為電容器漏電流的5倍，而電容器的穩定漏電流IL設定為0.003CUC，則均壓電阻的計算公式為：R= UC/（5*IL）= UC/0.015 CUC=1/0.015C (單位：R：Ω；UC：V；C：F)
對于CD293 400V330uF電容器來說，當進行串聯組合時，均壓電阻R=1/（0.015*330）=202 KΩ；而電壓分配比Uout/Uin=C1/(C1+C2)
2、適用于電容器在并聯情況下的均流電阻計算
均流電阻計算參考依據：
1.電容串聯電阻大于5—10倍電容的ESR；可以避免由ESR偏差所帶來的電容分流不均；
2.請根據實際功率校核串聯電阻的功耗；
3.加入串聯電阻會引起直流脈動電壓增加、損耗加大；同時，引起電容并聯效果不好、發熱不均的大多數原因并非電容ESR，而是由線路引起的等效電感，請斟酌考慮是否采用電容串聯電阻的方法；
4.通�？拷β势骷䝼鹊碾娙輹鼰�，建議電容并聯時布線盡量減小寄生電感，或者加入高頻電容承擔高頻脈動電流。
線路如上圖，由于每個電容器的電容量和交流ESR值存在差別，因此電容器并聯時必須給每個電容器串聯一個均流電阻R。兩個支路的電流分配將決定于每個支路的時間常數τ（=R*C）,因為即使選擇不同的電容器，但在相同的額定電壓下，它們的時間常數差異很小，這是由于隨著電容器的老化，電容量下降的同時ESR值卻上升，從而時間常數變化很小。也即R1*C1=R2*C2。
按照工程保險系數，對于均流電阻，一般選擇5~10倍的電容器ESR值，即R≥(5~10)*ESR.
對于CD293 400V330uF電容器來說，當進行并聯組合時，均流電阻的計算如下：
取tgδ為：0.08，則ESR=0.08/2*π*f*C=0.4Ω (這里：π=3.14; f=100Hz; C=330*10-6)
若R=5*ESR，則R=2Ω；若R=10*ESR，則R=4Ω。 |
