深度解讀制動電阻及其作用（一）一、制動電阻的含義
制動電阻是用于將電機的再生能量以熱能方式消耗的載體，它包括電阻阻值和功率容量兩個重要的參數。通常在工程上選用較多的是波紋電阻和鋁合金電阻兩種：前者采用表面立式波紋有利于散熱減低寄生電感量，并選用高阻燃無機涂層，有效保護電阻絲不被老化，延長使用壽命；后者電阻器耐氣候性、耐震動性，優于傳統瓷骨架電阻器，廣泛應用于高要求惡劣工控環境使用，易緊密安裝、易附加散熱器，外型美觀。
二、制動電阻的作用
制動電阻在電路中的作用很多，電路無處不用電阻。例如制動電阻在電路中用作分流器、分壓器和負載電阻;它與電容器—起可以組成濾波器及延時電路、在電源電路或控制電路中用作取樣電阻；在半導體管電路中用偏置電阻確定工作點;用制動電阻進行電路的阻抗匹配；用制動電阻進行降壓或限流；在電源電路中作為去耦電阻使用等等。

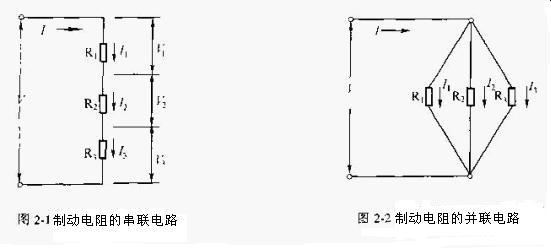

1. 在并聯電路中，制動電阻起到分流和限流的作用 如圖2-2在并聯電路中所示。制動電阻具有以下特點:
①各支路的電壓等于總電壓；
②總電流等于各支路電流之和，即I = I1 + I2 + I3;
③總電阻的倒數等于各支路倒數之和,即1/R =1/R1 + 1/R2 + 1/R3
在實踐中經常利用制動電阻的并聯電路組成分流電路，以對電路中的電流進行分配；

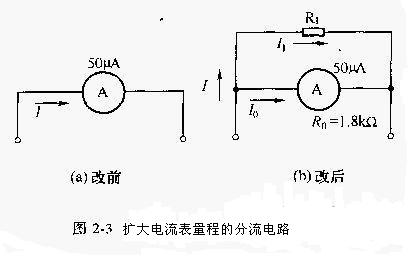

圖2-3是用于擴大電流表量程的分流電路。
電流表的滿度電流為50uA．現需將它改成一個最大量程為500uA的電流表,此時只需要在電流表兩端并上一只制動電阻R1即可。根據圖2-3(b)并聯電路可知： I= I1 +I0 若I = 500uA,則I1 =I - I0 = 500-50 =450uA由于I0 * R0 =I1* R1(式中R0為電流表內阻) 求得R1= (I0* R0)/I1= 200Ω上述的分流電路計算結果表明，只要在50uA表頭上并聯一個200Ω的電阻,即可使表頭的量程由50uA擴大到500uA。
2. 在串聯電路中，制動電阻起到分壓和限壓的作用 實際情況如圖2-1所示，制動電阻有以下幾個特點：
①通過各電阻的電流是同一電流，即各電阻中的電流相等、I = I1 = I2 = I3；
②總電壓等于各電阻上的電壓降之和,，即V= V1 + V2 + V3；
③總電阻等于各電阻之和，即R＝R1 + R2 +R3：
在實踐中可利用制動電阻串聯電路來進行分壓以改變輸出電壓，如收音機和擴音機的音量調節電路、半導體管工作點的偏置電路及降壓電路等。
