電抗器用變頻串聯諧振交流耐壓試驗裝置 1、電抗器用變頻串聯諧振交流耐壓試驗裝置行業現狀：
絕緣耐壓試驗分為直流耐壓試驗和交流耐壓試驗兩種。過去在進行電纜耐壓試驗時都采用直流耐壓試驗。在1980年左右，國外電力部門發現直流耐壓試驗對橡塑絕緣是無效的且具有危害性。我國在九十年代開始研究和實踐交流耐壓試驗技術。經過20多年的研究和實踐，世界各國紛紛采用交流耐壓試驗代替直流耐壓試驗。國內外有關標準機構也對于高壓電纜的試驗方法作出了更改和修訂。
1997年CIGRI國際大電網工作會議對目前采用的直流耐壓試驗方法提出疑議，并推薦使用工頻及近似工頻（30-300HZ）的交流試驗方法，在全世界范圍內推廣應用。我國的華北電力集團，廣東，江蘇，浙江，福建，安徽等電網已先后頒發《試驗規程》，強制規定用交流耐壓試驗代替直流耐壓試驗。在我國電網相對發達的省份，交流耐壓試驗已經成為強制性標準。其它地區的試驗規程也在起草和醞釀中。交流耐壓試驗取代傳統直流耐壓試驗已是大勢所趨。
2、電抗器用變頻串聯諧振交流耐壓試驗裝置產品分析：
在工頻條件下，由于被試品電容量較大，或者試驗電壓要求較高，對試驗裝置的電源容量相應的也有較高的要求，傳統的工頻耐壓裝置（交流耐壓試驗變壓器）往往單件體積大，重量重，不便于現場搬運，而且不便于任意組合，靈活性較差。相比，變頻串聯諧振試驗裝置（體積與重量約為傳統試驗變壓器的1/10～1/30）體積小，重量輕，易搬動，而且是分件式設計，便于根據現場需求靈活配置電抗器的個數，大大降低了勞動強度，提高工作效率。
3、電抗器用變頻串聯諧振交流耐壓試驗裝置原理：

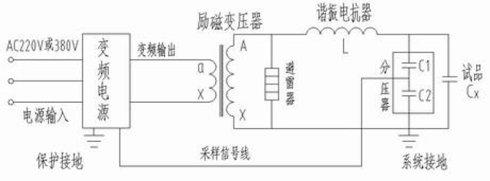

我們已知，在回路頻率f＝1/2π√LC時，回路產生諧振，此時試品上的電壓是勵磁變高壓端輸出電壓的Q倍。Q為系統品質因素，即電壓諧振倍數，一般為幾十到一百以上。先通過調節變頻電源的輸出頻率使回路發生串聯諧振，再在回路諧振的條件下調節變頻電源輸出電壓使試品電壓達到試驗值。由于回路的諧振，變頻電源較小的輸出電壓就可在試品CX上產生較高的試驗電壓。
4、電抗器用變頻串聯諧振交流耐壓試驗裝置技術特點：
*全國少數通過國家權威部門--電力工業電氣設備質量檢驗測試中心（武漢高壓研究所）嚴格的型式試驗鑒定，質量可靠，確保試驗人員、被試品和試驗設備本身的安全；
*以卓越的品質和專業的服務獲得眾多專業客戶的肯定（如廣西電力科學研究院、呼倫貝爾電業局、齊齊哈爾電業局、中國水利水電十六局、中國化學集團等等）
*在東北電力科學院組織的2008年度全國設備大比武中一次性通過所有檢測項目，唯一一家達到包括60Min溫升在內的各項國標要求，比武成績?cè)俅蚊星懊?/FONT>
*體積小，重量輕，特別適合現場使用；
*產品穩定可靠，質保三年（主機保用十年），終身維護；
*過壓,過流,放電,過熱及零啟動保護全面可靠,動作時間1微秒；
*符合國標要求:有監測峰值/√2功能，可實時監測試驗波形；
*所有主要元器件均由世界知名企業原裝進口，包括美國德州儀器，英特爾，德國西門子，施耐德，日本東芝，富士等，性能穩定可靠；
*按軍用標準抗振和防塵設計，耐長途運輸和嚴酷使用環境；
*一鍵鼠標式旋鈕“傻瓜式”操作，大屏幕液晶顯示；
*獨有軟件校準功能，方便用戶校準表計，確保高電壓值準確度
*德國威圖設計全鋁合金機箱,立臥兩用,輕便美觀,大大方便現場使用；
*信守承諾，服務專業及時，盡最大努力為客戶需求服務；
*設備自帶微型打印機，可及時打印保存試驗數據； |
