施耐德變頻器線路電抗器(輸入電抗器)與制動電阻選型

       施耐德變頻器線路電抗器(輸入電抗器)與制動電阻選型
       一、施耐德變頻器線路電抗器(輸入電抗器)選型

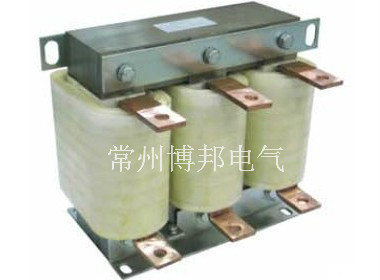

      1、施耐德變頻器線路電抗器(輸入電抗器)介紹
      線路電抗器也叫輸入電抗器，可對線路電源過壓提供增強保護，并減少變頻器產生電流的諧波失真。推薦的線路電抗器(輸入電抗器)限制了線路電流。根據IEC61800-5-1標準在線路中分布(VDE 0160 1 級，線路電源中的高能量過壓)。為額定線路電壓3%和5%的降壓定義感應系數值。大于此值將會導致轉矩缺失。

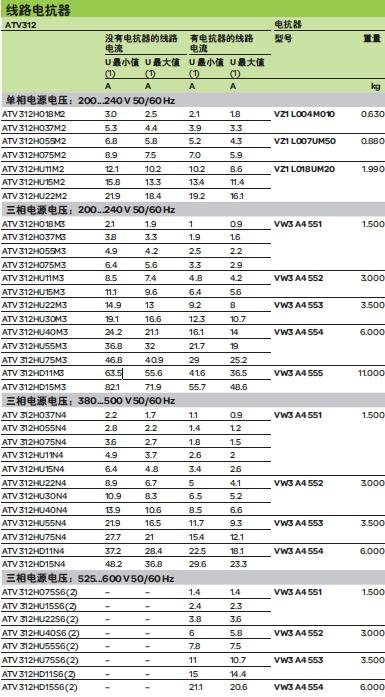

      建議使用線路電抗器(輸入電抗器)，尤其是在以下環境下對于ATV312HpppM2、ATV312HpppM3和ATV312HpppN4變頻器：明顯受到其他設備的干擾(干涉、過壓)的路電源額定電壓中>18%的相位之間電壓不平衡的線路電源，配有低阻抗線路的變頻器(在比變頻器額定值大超過10倍的功率變壓器附近)同一線路中安裝了大量的頻率轉換器，如果安裝中包含了功率因數校正單元，則減少cosϕ矯正電容器的過載ATV 312HpppS6 變頻器強制使用線路電抗器(輸入電抗器)。

　　變頻器連接點的預期短路電流必須不能超過給定值表中指示的最大值。電抗器的使用允許連接至以下線路電源：200/240V下為最大Isc22kA；380/500V和525/600V下為最大Isc65kA。

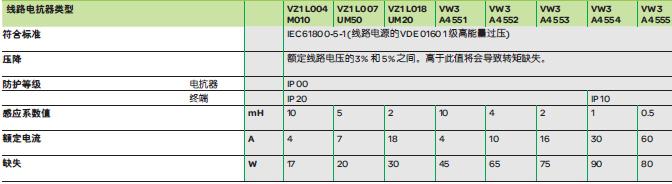

      2、施耐德變頻器線路電抗器(輸入電抗器)特性

      二、施耐德變頻器用制動電阻選型
      1、施耐德變頻器用制動電阻介紹
      施耐德變頻器用制動電阻使得ATV312變頻器在制動為靜止或減速制動過程中運行，以消散制動能量。

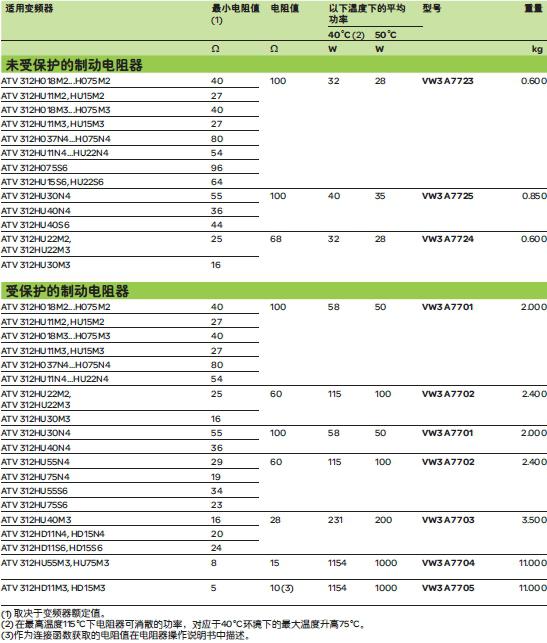

      2、施耐德變頻器用制動電阻的兩種類型：
      A、受保護型(IP20殼體)，設計符合EMC標準，受溫控開關或熱過載繼電器保護。此型號允許最大的瞬時制動轉矩。施耐德變頻器用制動電阻的設計是安裝在機柜外側，但是不應限制自然冷卻。不得以任何方式阻礙進氣口和出氣口。空氣中不得有灰塵、腐蝕性氣體和水蒸氣。

      B、未受保護型(IP00)，僅適用于低功率額定值。主要應用于擁有大慣量、較高驅動負載的機器和擁有快速循環的機器。

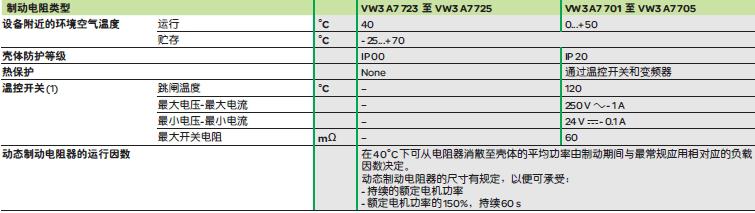

      3、施耐德變頻器用制動電阻的一般特性：
