變頻器內置直流電抗器還需進線電抗器(輸入電抗器)？

      某變頻器控制系統中，變頻器經常出現有阻抗短路報警。懷疑是電網諧波過大引起，也可能是變頻器母線引起的，進線電抗器和直流電抗器對于抗干擾所起到的作用不同，前者是解決輸入端問題，后者是解決母線平波的問題。現在的問題是ATV71變頻器已經內置了直流電抗器還需要選擇添加進線電抗器(輸入電抗器)？

      電抗器廠家認為是否選擇進線電抗器(輸入電抗器)，離不開實際情況，很多工程師接觸的工程，甲方關心更多的是技術性而不是而不是經濟性，能解決實際存在的問題才是關鍵。但技術上是沒有絕對完美的，所以我們一直都是以符合使用要求為標準。如果不加進線電抗器不能正常使用，那就肯定要加。否則這樣就增加工程款，上頭都不能答應。

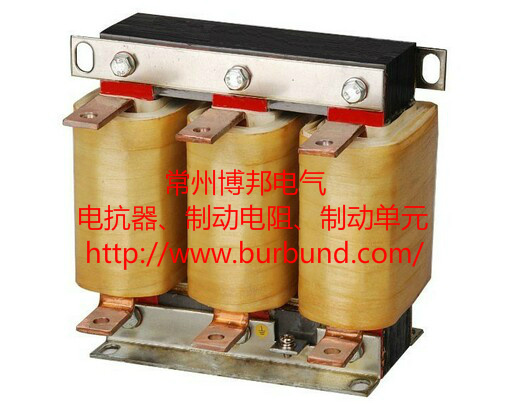

      1、進線電抗器(輸入電抗器)可用于改善變頻器對線路電源的過壓保護，并能減小變頻器產生的電流諧波失真。

      2、當使用單相200…240V50/60 Hz電源對ATV71/61HU40M3…HU75M3變頻器供電時，必須使用進線電抗器(輸入電抗器)。

      3、推薦的進線電抗器用于限制線路電流。ATV71/61進線電抗器(輸入電抗器)的開發符合標準EN50178(VDE0160 1級線路電源高能過電壓)。

      4、進線電抗器(輸入電抗器)的電感值定義為其產生的相間電壓降為額定電源電壓的3%與5%。如果大于此值，就會引起轉矩損失。進線電抗器(輸入電抗器)應安裝在變頻器的上游。

      5、應用在下列情形下特別推薦使用進線電抗器(輸入電抗器)：

      A、幾個變頻器并聯緊密連接；

      B、線路電源有來自其他設備的明顯擾動(干擾、過電壓)；

      C、線路電源各相之間存在電壓不平衡，超過額定電壓的1.8%；

      D、變頻器由阻抗非常低的線路供電(在比變頻器額定值高10倍的電力變壓器附近)；

      E、在同一線路上安裝有大量的變頻器；

      F、如果裝置中含有一個功率因數校正設備，可減小功率因數校正電容器上的過載；

      我們設計的系統因為模擬量測量的穩定及精度要求，所有變頻器的進出線電抗器(輸入電抗器)、濾波器都加。PLC、計算機工作電源用變壓器隔離。即便如此還經常遇到干擾問題。我們做的項目一般都有進線電抗器，輸出電抗器一般都不加，但每次現場都有變頻干擾DP的問題，通訊線也處理了也不行。感覺還是應該有輸出電抗器。

      有些一知半解的工程師經常忽悠客戶說只要系統設計規范，接地，屏蔽等要求嚴格，現場的干擾是很少出現的。這個很大的誤解，現實的情況是：干擾是我們共同面臨的問題，解決干擾的最有效的方式就是添加進線電抗器(輸入電抗器)、直流電抗器、出線電抗器，有的時間還需要添加濾波器。

      再補充一點，一般都加進線電抗器(輸入電抗器)的。另外，加裝電抗器還有一個重要場合，在四象限工作的直流調速器，若有兩個(含兩個)以上的可能出現發電負載是必須要加裝電抗器的，防止換流失敗。
