如何測量電抗器諧波含量

     如何測量電抗器諧波含量

    一、概 述
    應用背景：客戶是給風電變頻器供應電抗器，把電抗器串聯在具有高次諧波背景的補償電容器回路中，這既不影響電容器的無功補償作用，又能抑制高次諧波。但串聯電抗器必須考慮電容器接入處電網的諧波背景，絕不可任意組合。只有合理選擇串聯電抗器的電抗率，使之與電容器進行合理匹配，才能有效地起到抑制諧波的作用，并有限制合閘涌流的效果。

    電抗率是電抗器的重要參數，而電抗率的大小將直接影響它的作用與系統的安全。為能合適的選用電抗率，必須了解電容器接入處電網存在諧波的背景。只有通過實測各次諧波后，才能使用電容器與之串聯的電抗器相匹配。

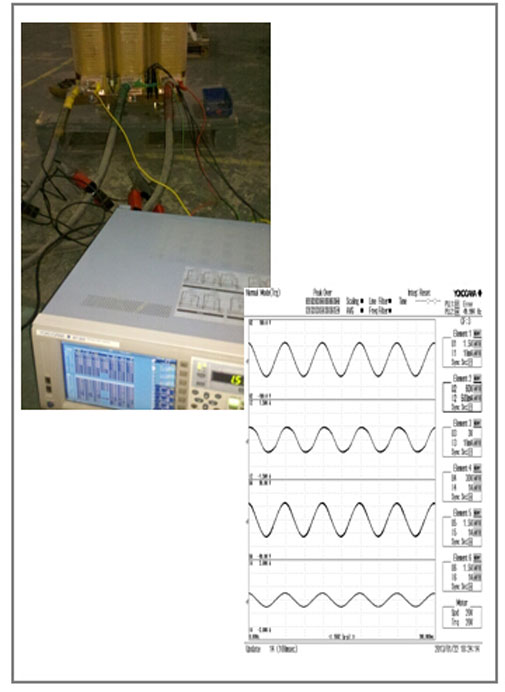

    測試要求：能夠測量電抗器的各次諧波含量以確定選用何種電抗率的電抗器。WT1800非常適合這方面的測試。

    二、操作要點：
    WT1800具有最多6個輸入模塊，可以同時輸入6路電壓和6路電流，可以同時測量多組單相或者串聯電抗器與進線電抗器。

    WT1800業內首創雙路諧波測量，可以滿足各種測試要求。

    三、產品優勢：
    功率精度高達±0.1%，實現高精度測量。

    最高可達500次的諧波測量，且PLL源的基頻范圍可達0.5Hz-2.6Hz，各次諧波含量計算。
